Cómo crear un muro cortina

Para crear un muro cortina debemos irnos a diseño desde nuestro menú principal pulsamos en

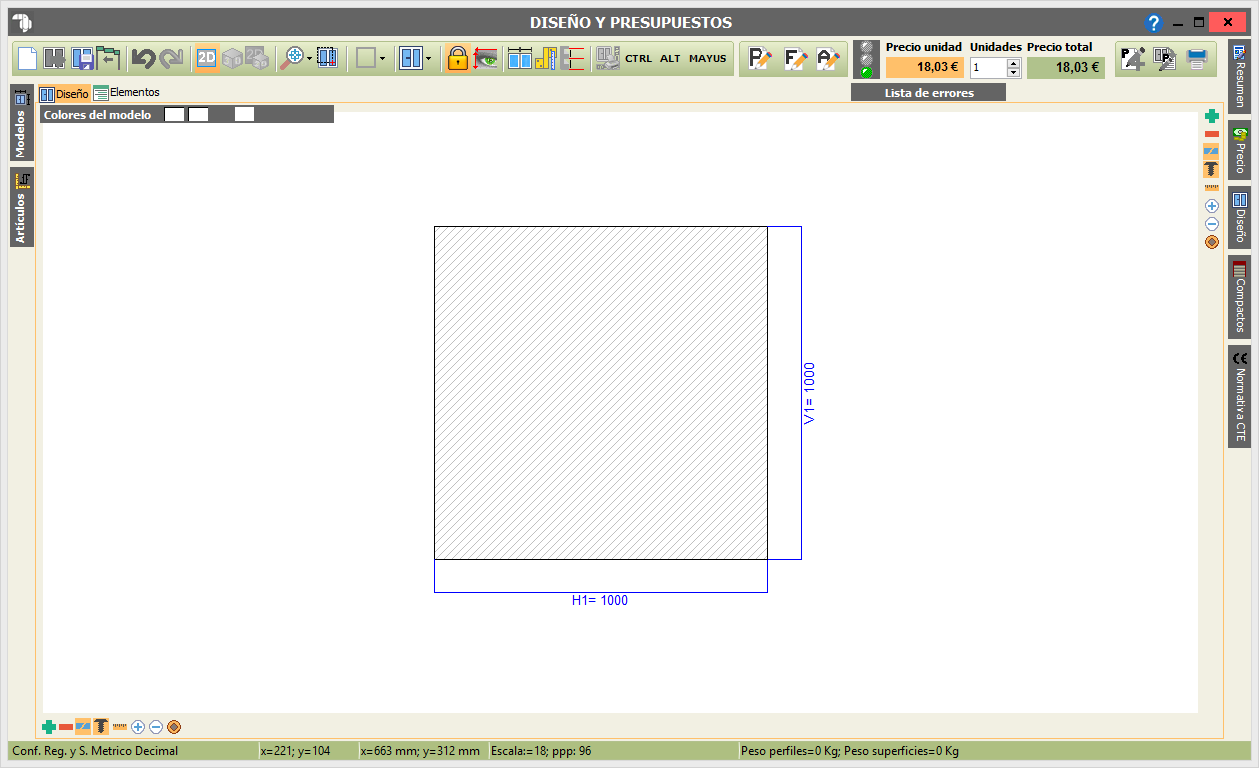

una vez abierto diseño pulsamos en añadir marco nuevo,

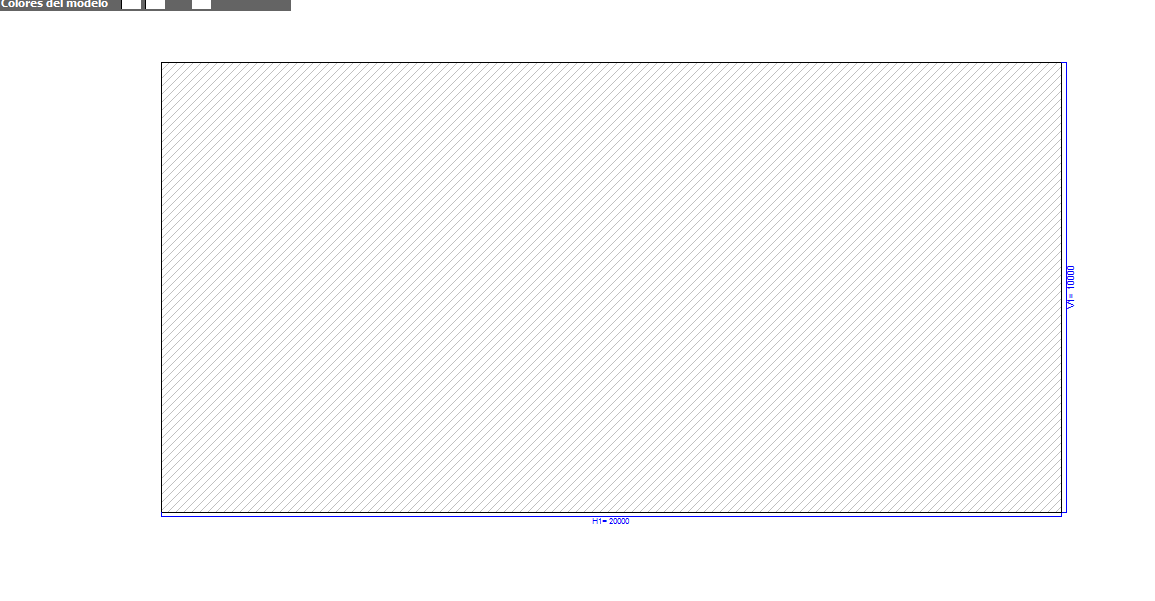

Al marco nuevo le daremos las medidas que queremos en nuestro muro cortina, en este ejemplo le hemos puesto 20000 mm de ancho por 10000 de alto.

Con las medidas ya dadas pulsaremos dentro del marco y nuevamente pulsaremos el botón derecho del ratón y seleccionaremos la opción rellenos automatizados.

Se nos abrirá la ventana divisiones de postes.

En Tipo de división seleccionaremos la primera opción para el muro cortina ya que nos indica como deben cortar los perfiles para el muro cortina.

En colocación de los postes indicaremos por número. Para en Por número de postes indicarle el número de divisiones que queremos tanto verticales como horizontales.

En este ejemplo le hemos puesto 3 horizontales y 1 vertical.

Ahora pasaremos a elegir los perfiles que colocaremos.

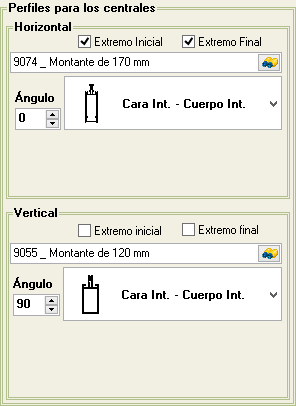

En perfiles para los centrales primero elegiremos el perfil que usaremos en los horizontales pulsamos en buscar y podemos buscar por la referencia del perfil si la sabemos o por función.

Una vez que hayamos elegido el perfil marcaremos las pestañas de extremo inicial y extremo final para que nos ponga el perfil también en los bordes del marco. Como vemos también podemos elegir la posición.

Para los verticales realizaremos los mismos pasos.

A continuación seleccionaremos el vidrio que usaremos.

Para buscar el vidrio seleccionaremos el icono de los prismáticos y buscamos el vidrio vamos a usar, marcaremos la pestaña Divide cristal para que los perfiles dividan el vidrio, también marcamos Ajunquillea para que en caso necesario nos ponga junquillo.

Para terminar indicaremos en Junquillo el proveedor y la serie del que debe coger el junquillo en caso necesario.

Una vez hecho esto pulsamos aceptar

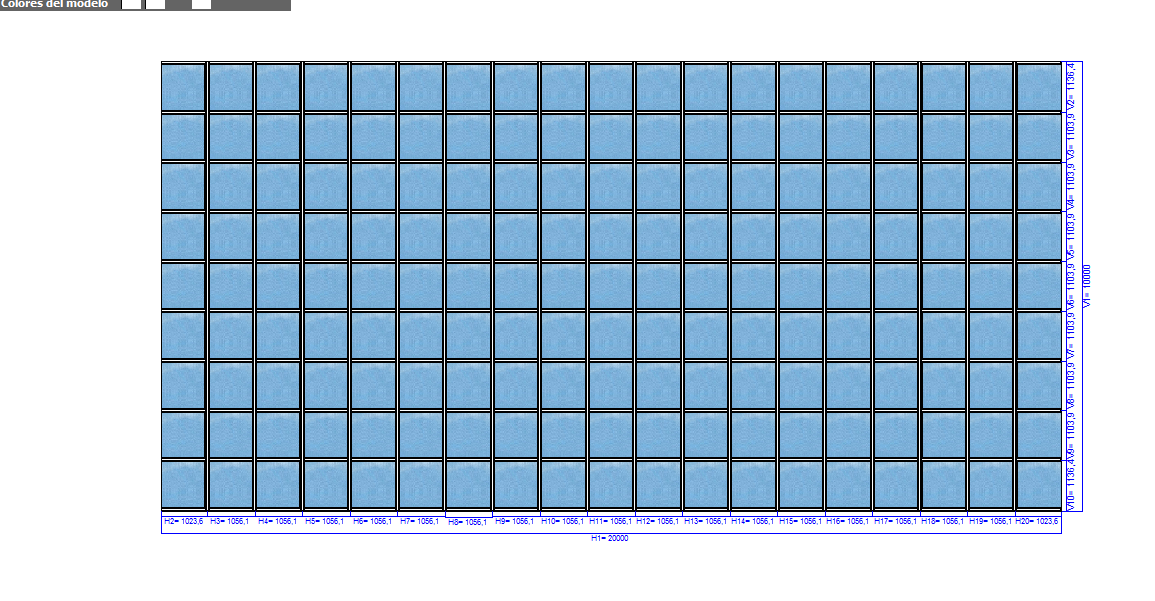

Y ya tendríamos terminado el muro cortina.

Ahora pasaremos a explicar el forjado. En diseño pulsaremos el botón

y nos aparecera una ventana para que le indiquemos el número de divisiones que queremos poner en el forjado.

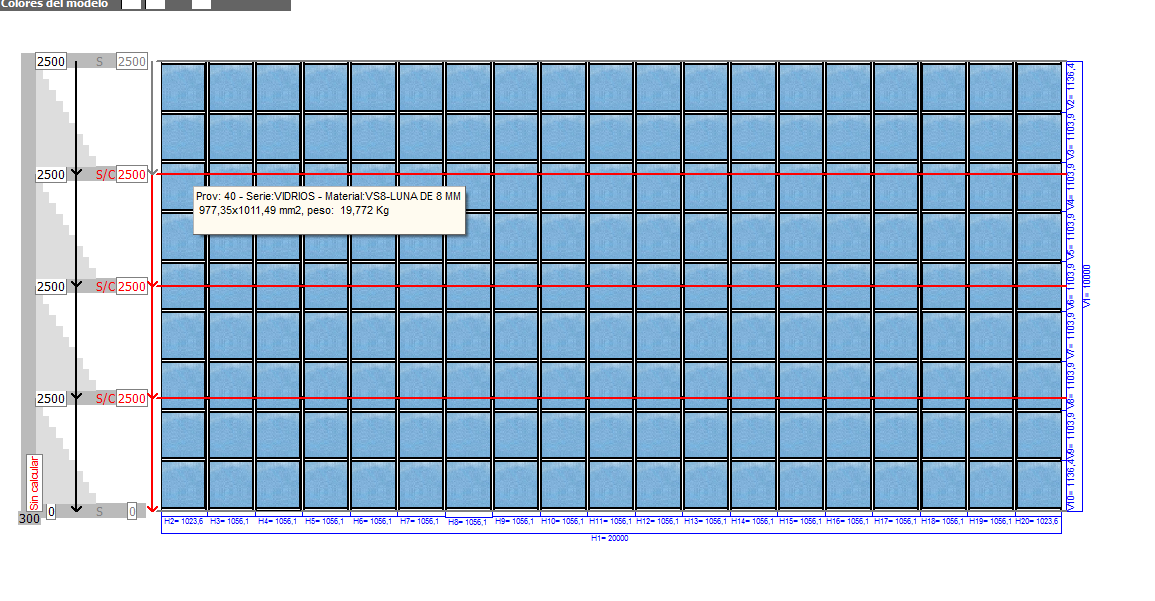

Para este ejemplo pondremos solo una división pulsaremos aceptar y nos aparecera la imagen del forjado junto al diseño.

En el forjado podremos asignar en cada división si queremos corte, sujeción o ambos.

Pulsando en el forjado el botón derecho del ratón nos aparecera un submenú.

Una vez que hayamos puesto el muro cortina a nuestro gusto podremos comprobarlo en el 3D pulsando el botón

Como vemos en el 3D aparecen los cortes, una vez comprobado en el 3D ya estaría listo el muro cortina.
