Acotación de accesorios

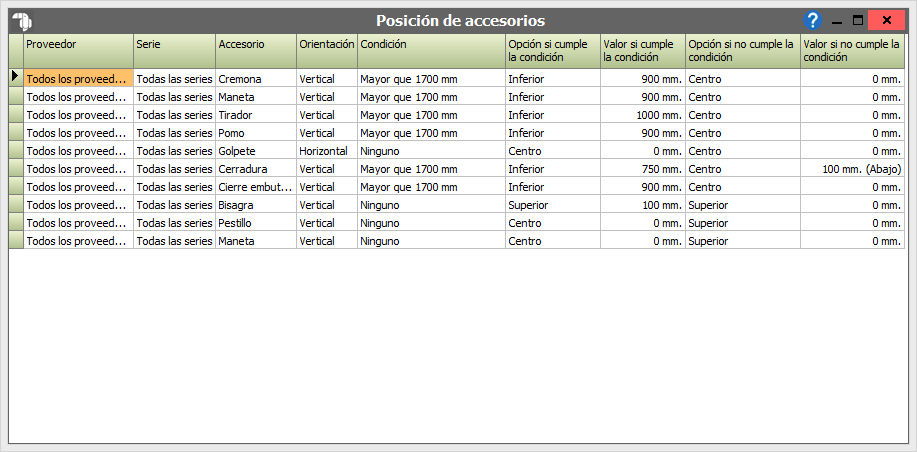

A continuación, mostramos el formulario de la acotación de accesorios en modelos:
Gracias a este formulario, podremos colocar, de forma automática, cualquier accesorio visible en los modelos con la cota que nosotros marquemos. Podremos poner, por ejemplo, todos los cierres embutidos a determinada altura, para cuando las ventanas no midan más de una altura y a otra altura para cuando se supere dicha medida en el modelo. Además podremos poner diferentes medidas para diferentes proveedores, o la misma para todos los proveedores. Si establecemos una medida "genérica" (para todos los proveedores), si incluimos específicamente la medida para un proveedor habiendo una genérica y trabajamos sobre el proveedor especificado, se aplicará la del proveedor.
- Columna Proveedor, aquí pondremos elegir entre todos los proveedores (cota genérica) o un proveedor específico en donde se aplicará la cota.
- Columna Serie. Al igual que para el proveedor, podremos especificar una única serie o todas las series, bien de un proveedor si así lo marcamos o todas las series de todos los proveedores si en proveedores marcamos todos.
- Accesorio. Aquí marcaremos el accesorio que queramos acotar.
- Orientación. Podremos aplicar una cota tanto en Vertical como en Horizontal (vertical para un cierre embutido de una corredera, vertical para un golpete de una basculante).

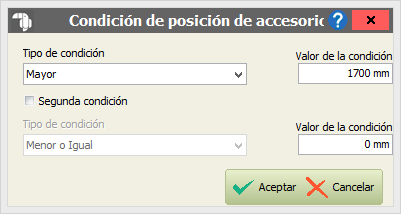

- Condición: dependiendo de la condición que aquí marquemos, le daremos una cota al accesorio si se cumple y otra si esta no se cumple. Explicaremos la ventana de la condición. Si hacemos clic sobre el icono con "...", accederemos a la siguiente ventana:
- Tipo de condición: puede ser Mayor, Mayor o igual, Menor, Menor o igual, y Ninguno. Si marcamos ninguno, se aplicará siempre la misma cota.
- Valor de la condición, o valor de la cota. Esta cota o medida es la de la hoja donde esté colocada el accesorio en cuestión.
- Segunda condición: si marcamos esta opción podemos aplicar otra posición de la cota.
- Opción si se cumple la condición: Siempre y cuando la condición se cumpla: podemos elegir Superior (tomamos la cota desde la parte superior de la hoja), Inferior (tomamos la cota desde la parte inferior de la hoja) y Centro (desde el centro hacia abajo si el número que introducimos en valor es positivo, o hacia arriba si el número que introducimos en valor es negativo)
- Valor si se cumple la condición: Aquí introduciremos el valor de la cota si se cumple la condición.
- Opción si no se cumple la condición: Si la condición no se cumple al igual que cuando se cumple, podemos elegir Superior, Inferior y Centro
- Valor si no se cumple la condición: Aquí introduciremos el valor de la cota si no se cumple la condición.
